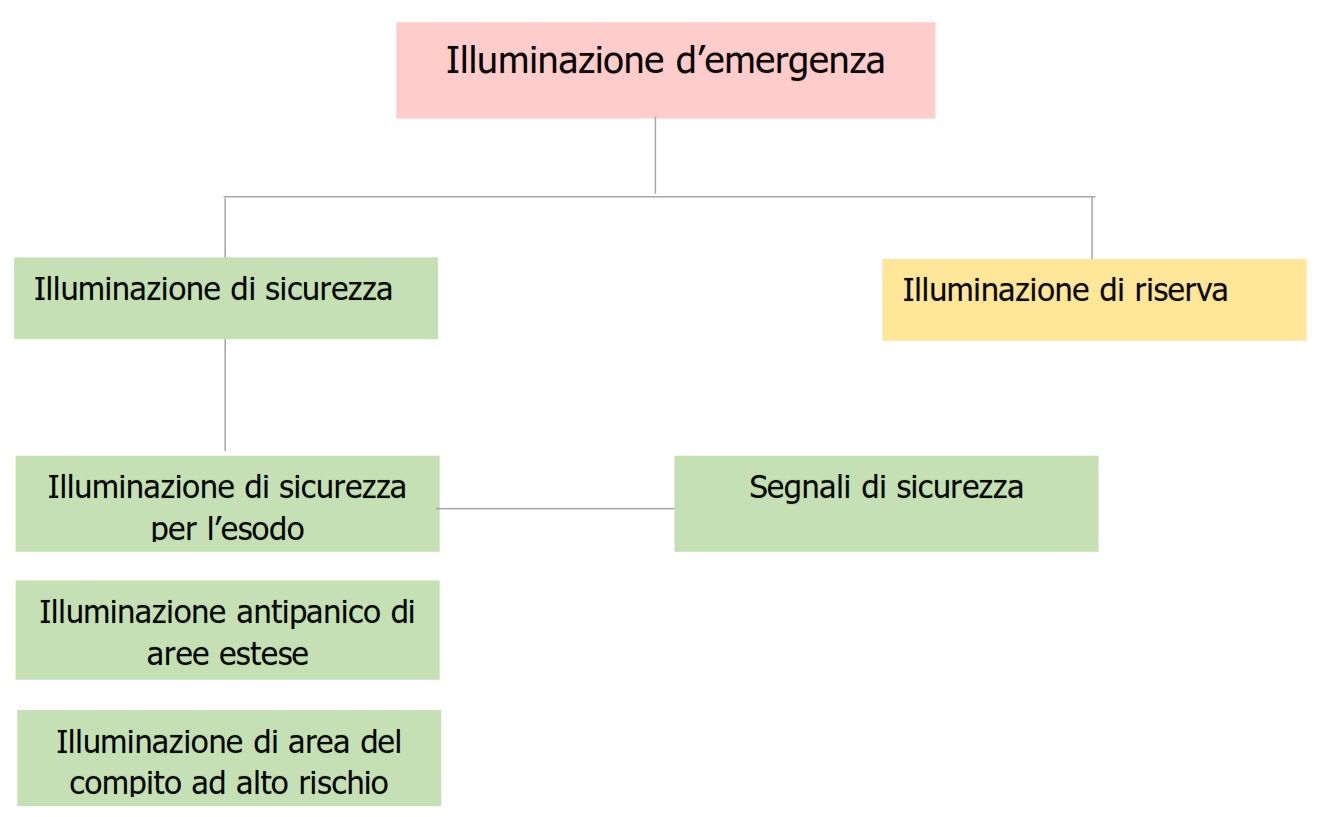

1. Beleuchtung von Fluchtwegen
Mindestbeleuchtung:
Entlang der Mittellinie des Fluchtwegs: ≥ 1 lx.
Der Mittelstreifen, der mindestens die halbe Straßenbreite hat, muss eine Beleuchtungsstärke aufweisen, die mindestens 50 % des erforderlichen Wertes entlang der Mittellinie entspricht.
Gleichmäßigkeit der Beleuchtung:
Diversitätsverhältnis („Ud“) zwischen minimalem und maximalem Beleuchtungsstärkewert: ≤ 1:40.
Begrenzung der Blendung:
Die maximale Lichtstärke der Beleuchtungskörper muss den unten angegebenen Werten entsprechen, die je nach Installationshöhe variieren:
< 2,5 m: 500 cd.
2,5 – 3 m: 900 cd.
3 – 3,5 m: 1600 cd.
3,5 – 4 m: 2500 cd.
4 – 4,5 m: 3500 cd.
≥ 4,5 m: 5000 cd.
Farbwiedergabeindex (Ra):
Minimaler Farbwiedergabeindexwert: ≥ 40.
Aktivierungszeit:
Dies sollte je nach Anwendung sofort oder innerhalb von 0,5 Sekunden erfolgen.
Notbeleuchtung für Fluchtwege:
50 % der erforderlichen Beleuchtungsstärke innerhalb von 5 Sekunden.
100 % der erforderlichen Beleuchtungsstärke innerhalb von 60 Sekunden.
Mindestlaufzeit:
Die Sicherheitsbeleuchtung muss mindestens eine Stunde Autonomie gewährleisten.
2. Antipanikbeleuchtung großer Flächen
Mindestbeleuchtung:
Entlang des Bodens: ≥ 0,5 lx (ausgenommen ein 0,5 m breites Band entlang des Umfangs).
Gleichmäßigkeit der Beleuchtung:
Diversitätsverhältnis („Ud“): ≤ 1:40.
Lähmende Blendung:
Dieselben Grenzwerte wie in Tabelle 1 (basierend auf der Installationshöhe).
Farbwiedergabeindex (Ra):
Mindestwert: ≥ 40.
Aktivierungszeit:
50 % der erforderlichen Beleuchtungsstärke innerhalb von 5 Sekunden.
100 % der erforderlichen Beleuchtungsstärke innerhalb von 60 Sekunden.
Mindestlaufzeit:
Die Panikbeleuchtung muss mindestens 1 Stunde lang in Betrieb sein.
3. Beleuchtung von Hochrisikobereichen
Mindestbeleuchtung:
Auf der Bezugsebene: mindestens 10 % der für die Tätigkeit zu erwartenden Beleuchtungsstärke, jedoch nicht weniger als 15 lx.
Gleichmäßigkeit der Beleuchtung:
Gleichmäßigkeit („Uo“): ≥ 0,1.
Begrenzung der Blendung:
Es gelten die gleichen Grenzwerte wie in Tabelle 1.
Farbwiedergabeindex (Ra):
Mindestwert: ≥ 40.
Aktivierungszeit:
Dies sollte je nach Anwendung sofort oder innerhalb von 0,5 Sekunden erfolgen.
Mindestlaufzeit:
Sie muss die gesamte Zeit abdecken, in der eine Gefährdung von Personen besteht.
4. Rückfahrbeleuchtung
Bei Verwendung mit Sicherheitsfunktionen muss es die Anforderungen der Norm erfüllen.
Bei reduziertem Niveau im Vergleich zur Normalbeleuchtung ist es lediglich zulässig, Aktivitäten zu beenden oder zu unterbrechen.
5. Sicherheitszeichen
Mindestleuchtdichte:
Für Sicherheitsfarben gilt: ≥ 2 cd/m².
Gleichmäßigkeit der Leuchtdichte:
Verhältnis der maximalen zur minimalen Leuchtdichte der Sicherheitsfarbe: ≤ 10:1.
Leuchtdichteverhältnis von Kontrastfarbe zu Sicherheitsfarbe: zwischen 5:1 und 15:1.
Aktivierungszeit:
50 % der erforderlichen Leuchtdichte innerhalb von 5 Sekunden.
100 % der erforderlichen Leuchtdichte innerhalb von 60 Sekunden.
Mindestlaufzeit:
Sie muss für mindestens 1 Stunde gewährleistet sein.
Betrachtungsabstand:
Bestimmt durch die Formel l=z*h
Wo:
l = Beobachtungsentfernung
h=Signalhöhe
z= Distanzfaktor (100 für außen beleuchtete Schilder, 200 für innen beleuchtete Schilder)
6. Allgemeine Anforderungen
Positionierung der Beleuchtungskörper:
Sie müssen mindestens 2 Meter über dem Boden installiert werden.
Die Schilder müssen in einem Winkel von maximal 20° über der horizontalen Sichtlinie sichtbar sein.
Kritische Punkte, die beleuchtet werden müssen:
Ausgangstüren (Abstand: < 2 m).
Treppen, Ebenenwechsel, Flurkreuzungen.
Sicherheitsschilder (außen und innen beleuchtet).
Erste-Hilfe-Stellen und Feuerlöscheinrichtungen (vertikale Beleuchtung: 5 lx).
7. Unbeleuchtete Sicherheitszeichen / NDR
Nicht zu verwechseln mit den Anforderungen der UNI 1838 hinsichtlich der Wahrnehmungsdistanz der Standardsignale gemäß Gesetzesdekret 81/2008.

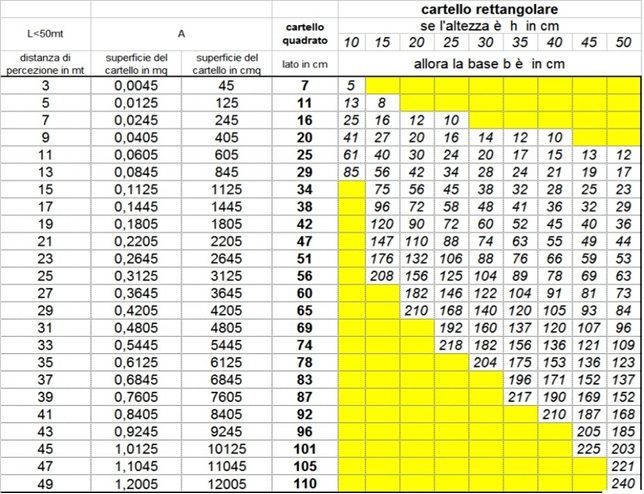

Für die Abmessungen empfiehlt es sich, die folgende Formel zu beachten A > L2 / 2000 Dabei stellt A die Fläche des Schildes in m² dar und L ist die Entfernung in Metern, bei der das Schild noch erkennbar sein muss.
Die Formel ist bis zu einer Entfernung von etwa 50 Metern anwendbar.
Check List Illuminazione di Emergenza
1. Illuminazione delle vie di esodo
- Illuminamento minimo lungo la linea centrale della via di esodo (≥ 1 lx).
- Banda centrale larga almeno metà della larghezza della via (≥ 50% del valore richiesto).
- Rapporto di diversità (Ud) tra valore minimo e massimo (≤ 1:40).
- Limitazione abbagliamento debilitante secondo il Prospetto 1.
- Indice di resa cromatica (Ra ≥ 40).
- Tempo di attivazione: 50% entro 5 s, 100% entro 60 s.
- Durata minima di 1 ora.
2. Illuminazione antipanico di aree estese
- Illuminamento minimo lungo il pavimento (≥ 0,5 lx).
- Rapporto di diversità (Ud ≤ 1:40).
- Limitazione abbagliamento debilitante secondo il Prospetto 1.
- Indice di resa cromatica (Ra ≥ 40).
- Tempo di attivazione: 50% entro 5 s, 100% entro 60 s.
- Durata minima di 1 ora.
3. Illuminazione di aree ad alto rischio
- Illuminamento minimo sul piano di riferimento (≥ 10% dell'illuminamento previsto, minimo 15 lx).
- Uniformità (Uo ≥ 0,1).
- Limitazione abbagliamento debilitante secondo il Prospetto 1.
- Indice di resa cromatica (Ra ≥ 40).
- Tempo di attivazione immediato o entro 0,5 s.
- Durata minima per l'intero periodo di rischio.
4. Illuminazione di riserva
- Funzioni di sicurezza rispettate secondo la norma.
- Livello ridotto ammesso solo per concludere/interrompere attività.
5. Segnali di sicurezza
- Luminanza minima per il colore di sicurezza (≥ 2 cd/m²).
- Uniformità luminanza: rapporto massimo/minimo (≤ 10:1).
- Rapporto tra colore di contrasto e sicurezza (5:1 - 15:1).
- Tempo di attivazione: 50% entro 5 s, 100% entro 60 s.
- Durata minima di 1 ora.
- Distanza di osservazione conforme alla formula z·h.
6. Requisiti generali
- Posizionamento apparecchi (altezza minima 2 m).
- Segnali visibili entro 20° sopra la linea orizzontale.
- Illuminazione dei punti critici: porte, scale, intersezioni, segnali di sicurezza.
- Illuminamento verticale per punti di soccorso (5 lx).
